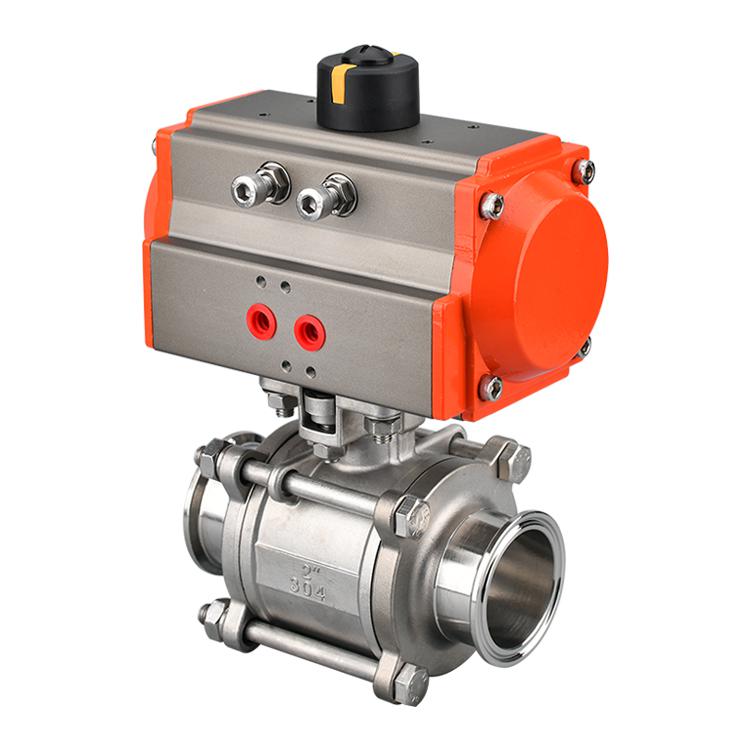

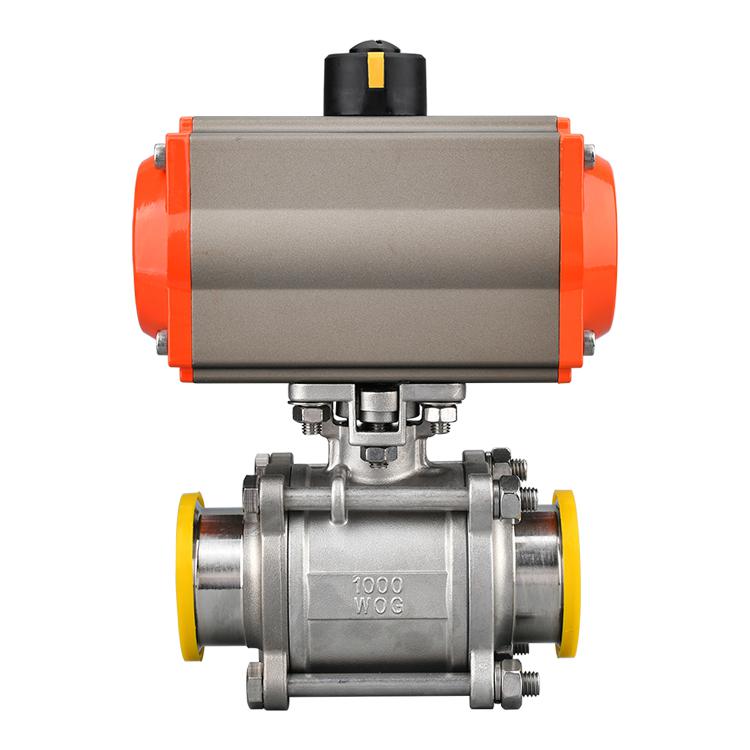

Q681F氣動三片式不銹鋼快裝球閥結構合理,外形美觀。閥座采用彈性密封結構,啟閉可靠;閥桿采用倒密封安裝結構,當讀數室壓力異常時,閥門不會被沖出。氣動三片式快裝球閥采用BW承插焊SW連接,可配國際標準SO支架平臺及鎖定裝置。氣動三片式快裝球閥體積小,它們是通過用四個長螺栓從兩端夾住中間閥體和閥球而形成的。

氣動三片式快裝球閥具有防火、防靜電、桿件防爆、閥球上有壓力平衡孔等設計特點。優點是在修理和拆卸時,可直接拆卸四個雷螺栓,并可取出閥體中部。適用于小型、狹小空間的輕工業機械。氣動球閥具有體積小、配合簡單、循環量大等特點,特別適用于介質粘性大、含有顆粒、纖維等性能的場合。

氣動三片式快裝球閥齒輪式雙活塞,輸出扭矩大,重量輕,外形美觀,上下可安裝手動操作機構。機架式連接可調節開啟角度和額定流量。執行機構可選擇實時信號反饋指示和各種附件實現自動操作。兩端可調螺釘可使標準品在0度和90度可調范圍內,保證與閥門同步精度。

氣動三片式卡箍球閥配套AT系列氣動執行器及氣動附件功能和用途（可選）：

1、雙作用執行器：控制閥門的開啟和關閉。

2、單作用執行器（彈簧復位）：在電路、氣路切斷或者有故障時，自動關閉閥門。

3、單控電磁閥：供電時閥門打開或者關閉，斷電時閥門關閉或者打開（可提供防爆型）。

4、雙控電磁閥：一個線圈通電時閥門打開，另一個線圈通電時候閥門關閉，有記憶功能（可提供防爆型）。

5、限位開關回信器：遠距離傳送閥門開和關位置信號（可提供防爆型）。

6、電氣定位器：根據電流信號（4-20mA)的大小對閥門的介質流量調節控制（可提供防爆型）。

7、氣動定位器：根據氣壓信號（標準0.02-0.1MPa)的大小對閥門的介質流量調節控制。

8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。

9、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器、對氣源穩定、清潔、運動部件起潤滑作用。

10、手動操作：自動控制在不正常情況下可以手動操作閥門的啟閉。
